Biophysical Evaluation of Small Molecules Potentially Targeting NSP10 by Surface Plasmon Resonance

材料与试剂

1. 96孔板封膜 100片装（Cytiva, 产品目录号: 28975816）
2. 96孔HTS微孔板 250 μL（Greiner, 产品目录号: 650101）
3. 96孔储样板 1 mL（Greiner, 产品目录号: 780201）
4. DMSO (Sigma-Aldrich, 产品目录号: D5879-500ML)
5. 迷你透析管 10K 0.5 mL 25只装（Thermo, 产品目录号: P00090779）
6. NSP10 蛋白（Sino Biological, 产品目录号: 40599-VNCE）
7. S系列感应芯片CM5 10片装（Cytiva, 产品目录号: 29149603）
8. 10× PBS-P缓冲溶液1,000 mL（Cytiva, 产品目录号: 28995084）
9. 醋酸钠 pH 4.0 50 mL（Cytiva, 产品目录号: 14100349）
10. 醋酸钠 pH 4.5 50 mL（Cytiva, 产品目录号: 14100350）
11. 醋酸钠 pH 5.0 50 mL（Cytiva, 产品目录号: 14100351）
12. 醋酸钠 pH5.5 50 mL（Cytiva, 产品目录号: 14100352）
13. 氢氧化钠 50 mM（Cytiva, 产品目录号: 14100358)


仪器设备

1. Biacore 8K 高通量生物分子相互作用分析筛选系统（Cytiva, GE health, 29337793）
2. 高速离心机（Eppendorf centrifuge, 5430）
3. 离心机（Eppendorf centrifuge, 5910R）
4. 洗板分液机（Thermo, MultiDrop Combi）
5. 离心机（IKA, Mini G）
6. 涡旋震荡器（上海生工, WH-861）
7. 超声仪（昆山舒美, 40KHZ）
8. 层析冷柜（永联生物, UL1500）
9. 震荡器（其林贝尔, TS-2）


实验步骤

一、实验准备

1. 运行Biacore 8K 系统自检（System check），确认微流控系统的精密度在可控范围内。
2. 用透析管对蛋白的缓冲液进行透析，在四度冰柜内低速震荡24小时，中间隔8小时换一次1× PBS-P的缓冲溶液。
3. 将化合物用DMSO溶解成10 mM的母液，充分震荡后离心。剔除溶解度不佳的化合物，或降低母液浓度至可完全溶解。
4. 取10× PBS-P 105 mL，另加入895 mL的双蒸水配置成1,000 mL 1.05× PBS-P，充分震荡后，超声10 min除气泡。另取50 mL 10× PBS-P稀释成 500 mL 1× PBS-P 充分震荡后，超声10 min 除气泡。
5. 将维护芯片置换成CM5芯片，同时将进缓冲液的管路换到1× PBS-P的缓冲溶液内，并运行置换缓冲溶液的程序一次。



二、偶联配体
本实验采用氨基偶联法，考虑蛋白和分析物分子量的比例在100内，选用CM5 芯片。选用1× PBS-P缓冲溶液运行实验程序。

1. 点击New Method, 选择Surface Preparation中的pH scouting。将蛋白样品用不同pH的醋酸钠缓冲溶液（pH 5.5、5.0、4.5、4.0） 稀释到1 μg/mL。运行pH scouting的程序，预富集结果显示pH 4.0为优选条件，具体见结果与分析的图2。
2. 点击New Method, 选择Surface preparation, 选择Immobilization, Chip type 选择CM5。使用1通道做氨基偶联测试，将用于封闭通道的乙醇胺替换成运行缓冲溶液1× PBS-P （进样时间420 s, 10 μL/min）。取1 μg/μL蛋白5 μL稀释在135 μL pH 4.0的醋酸钠溶液里（35.7 μg/ mL），进样时间为1,200 s, 流速设置为5 μL/min。 EDC.HCl （55 μL）和NHS（55 μL）预混后做活化试剂（进样时间420 s, 10 μL/min）。结果显示偶联量有10,000 RU以上，具体见结果与分析中图3。故采用相同方法偶联其他通道，并用乙醇胺做通道封闭。偶联结果显示其他通道也有10,000 RU以上的偶联量，具体见结果与分析中图4和表1。运行置换缓冲溶液的程序三次，部分并非稳定偶联在芯片上的蛋白会从芯片上脱离。

三、小分子化合物单浓度高通量筛选

1. 溶剂矫正液配制：取19 mL 1.05× PBS-P, 加入0.9 mL DMSO，配制成4.5% DMSO PBS-P缓冲溶液，记为溶剂矫正液1。取19 mL 1.05× PBS-P, 加入1.16 mL DMSO，配制成5.8% DMSO PBS-P缓冲溶液，记为溶剂矫正液4。用于配制缓冲溶液的DMSO在使用和保存过程中注意密封，避免吸湿。溶剂矫正液1和溶剂矫正液4充分震荡后，超声10 min，有利于提高溶液的均一性。取7 mL 溶剂校正液1，与3 mL 溶剂校正液充分混合，得到溶剂校正液2。取 3 mL 溶剂校正液1，与7 mL 溶剂校正液充分混合，得到溶剂校正液3。
2. 小分子样品的准备：将9.5 mL 1.05× PBS-P溶液与40 mL 含5% DMSO 的PBS-P运行缓冲液充分混合后，用8通道的排枪取198 μL加入0.2 mL的联排管里，将2 μL 10 mM DMSO溶解的小分子母液依次加入编号后的联排管中，充分混合震荡，离心20 min去除震荡时产生的微小气泡（离心机 IKA mini G）。
3. 在Biacore 8K 的控制软件上新建程序，选择多循环动力学，结合时长设置为180 s, 解离时长设置为120 s, 流速设置为30 μL/min。可增加Startup便于稳定基线，本实验Startup设置了五个循环。另外本实验每个化合物用含5% DMSO 的1× PBS-P运行缓冲溶液作为两个零浓度，如化合物的数目较多，通道有限的情况下可以设置一个零浓度。选用含5% DMSO 的1× PBS-P缓冲溶液运行实验程序。

四、小分子化合物亲和力测定

1. 根据单浓度高通量筛选结果的响应情况，去除阴性结果的化合物，剩下化合物按响应值大小排序。优先测试响应值较高的化合物。参照先前的方法配制100 μM的样品液 400 μL，取出200 μL 2倍梯度稀释依次产生50 μM，25 μM，12.5 μM，6.25 μM，3.125 μM，1.5625 μM，0.78125 μM溶液各200 μL。一般虚筛所得化合物的结合力多为微摩尔级别，故如阳性化合物较多的情况下，最后两个低浓度也可不用做。溶剂矫正液的配制方法同前。
2. 程序方法和先前单浓度相似，选择多循环动力学，结合时间设置为180 s, 解离时间设置为120 s, 流速设置为30 μL/min，Startup设置为五个循环。每个化合物用含5% DMSO 的1× PBS-P缓冲溶液设置三个零浓度，先运行两个零浓度循环，再运行由低到高梯度稀释的化合物溶液循环，最后运行一个零浓度循环。化合物在零浓度下的传感曲线偶尔稳定性欠佳，有多个可选零浓度可提高扣减后曲线的平稳性。具体见图1。选用含5% DMSO 的1× PBS-P缓冲溶液运行实验程序。


   图1 采用多循环动力学测试化合物的结合力的设置方法

结果与分析

配体偶联pH scouting结果：如图2所示，通道 4（pH 4.0 醋酸钠溶液）蛋白富集在芯片上的量最多，富集曲线（37 s 至 217 s）的上升速度明显高于其他通道，因此可以判定pH 4.0的醋酸钠溶液是较优的蛋白静电富集条件。

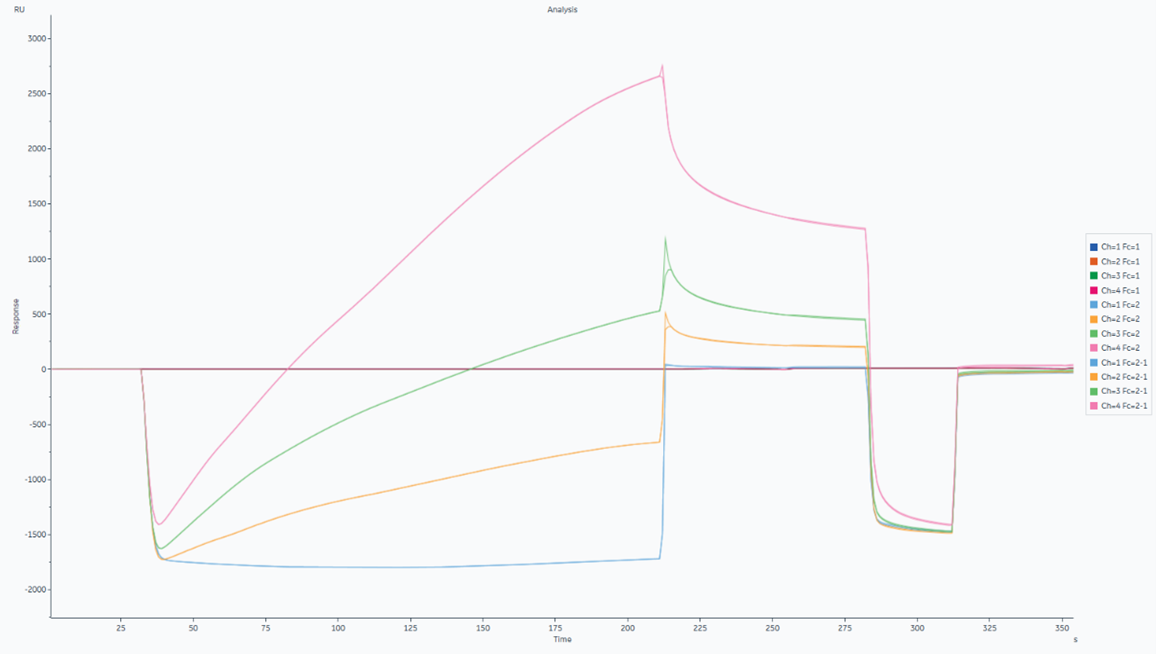

图2 配体偶联pH scouting的信号传感图

配体偶联Immobilization 结果：图3和图4分别为通道1和其余通道的蛋白固定结果，所有通道的蛋白固定值都可以达到10,000RU（见表1）。

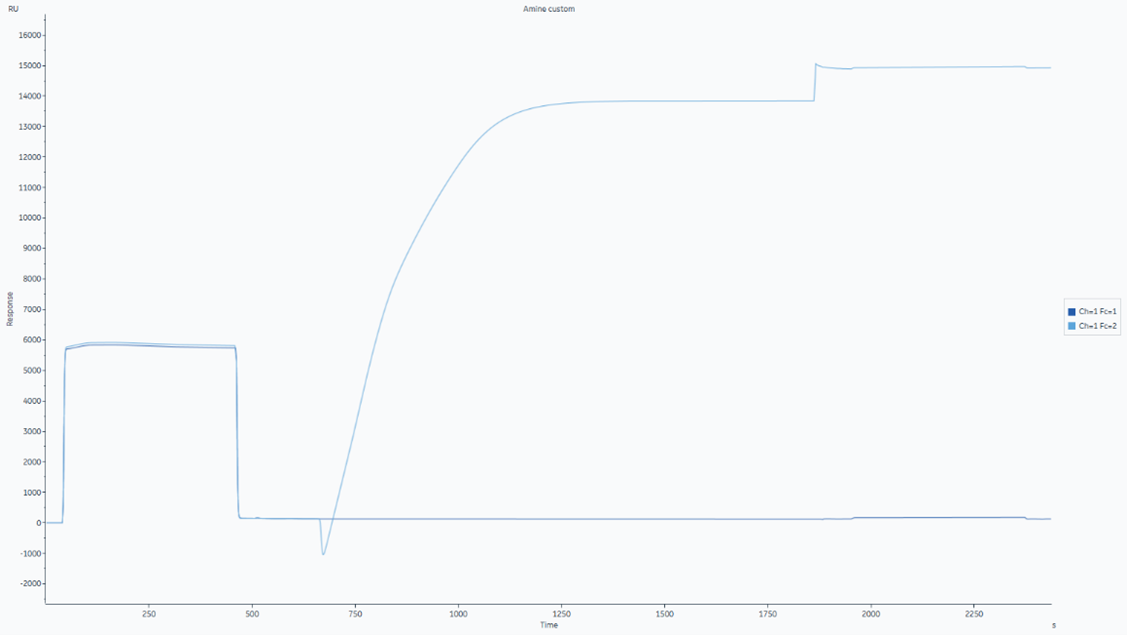

图3 通道1配体偶联Immobilization的信号传感图

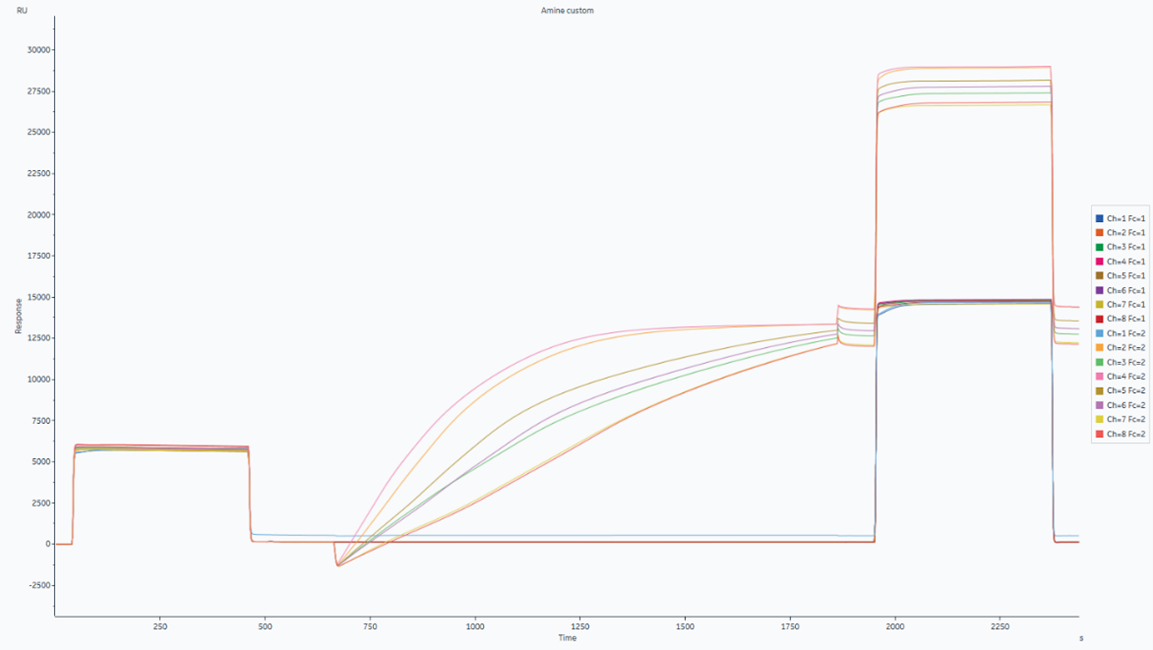

图4 通道2–8配体偶联Immobilization的信号传感图

表1 通道1-8蛋白配体偶联的最终响应值

小分子化合物多浓度梯度的筛选：分析方法选择Multi-cycle kinetics/affinity，检查BlanK一栏，去除波动较大的零浓度， Kinetic fit model按默认选择1:1，Affinity fit model按默认选择Steady state affinity。Initial values将Kinetics中的Rmax、tc、RI和Drift调整为Fit local，提高动力学拟合曲线质量。拟合结果示意图见图7，化合物43能够浓度依耐地结合到NSP10蛋白上，结合力KD为3.83 × 10^-5 M。


图7 化合物43 多浓度梯度的信号拟合图

实验注意要点

1. 用SPR筛选小分子药物时，由于大多数情况下小分子化合物在运行缓冲溶液中的溶解性有限，因此一般多需要加入一定比例的DMSO助溶。加入DMSO的比例根据小分子的溶解性调整。本实验中虚筛所得的多种不同骨架的小分子，溶解性差异较大，因此实验中DMSO的添加量调整到5%。由于DMSO的折光率较高，如果配置的运行缓冲溶液时DMSO的添加量不够准确，或者配置最高浓度的小分子样品时DMSO的浓度不够准确，极易造成后续溶剂校正的失败。推荐实验前用制备运行缓冲溶液的DMSO样品溶解小分子样品，不建议使用存放时间过长的小分子DMSO母液。
2. 测试不同类型的小分子药物前，建议和对方沟通好化合物的水溶性，对于溶解性较差的化合物，可以制成含5% DMSO的最高浓度的测试样品，并观察测试样品是否有肉眼可见的浑浊，放置过夜后显微镜下能否看到晶体。如果化合物在最高浓度的测试样本里不能完全溶解，可使用更低浓度的小分子母液保证能够完全溶解。保证最高浓度的测试样品的均一才能得到可靠稳定的实验结果。


致谢

感谢国家自然科学基金国际（地区）合作研究项目82061138003对项目的资助。
